Esse é um laboratório portátil voltado também aos estudantes dos cursos de Engenharia Elétrica e Computação. O My Lab George Boole atende principalmente às disciplinas envolvendo análise de circuitos em corrente variantes com o tempo, como eletrônica analógica, eletrônica digital, instrumentação eletrônica, entre outras. Com ele, o aluno poderá desenvolver e fazer análise de circuitos elétricos com representação de sinais alternados e implementar projetos de sistemas analógicos e digitais.

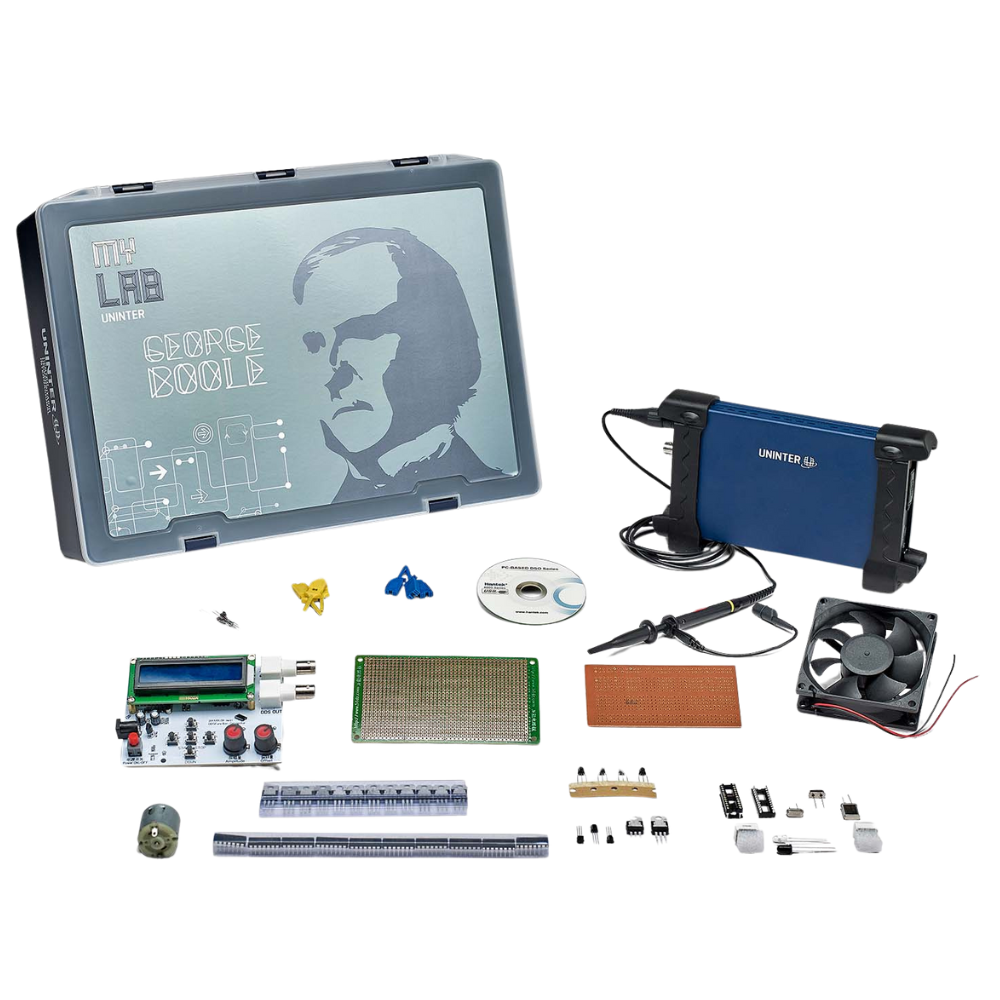

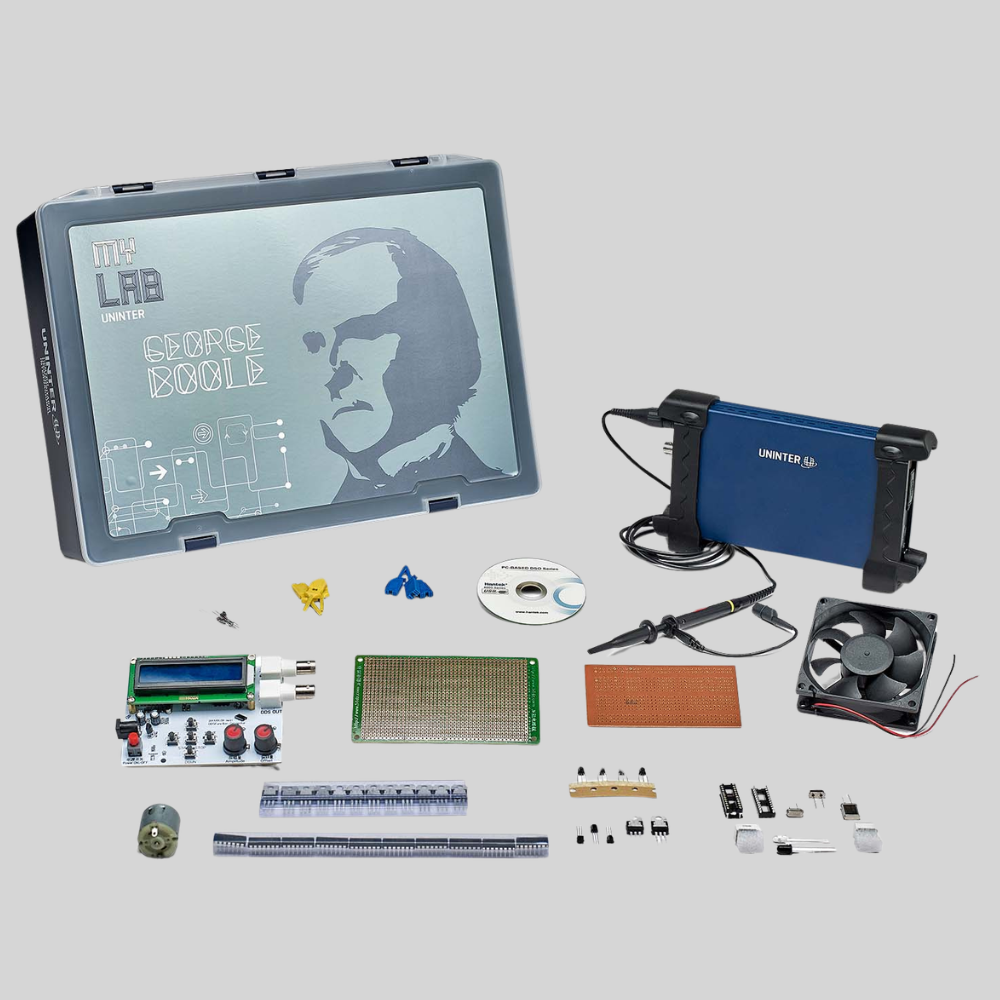

| CONTEÚDO DO LABORATÓRIO PORTÁTIL | |
| – 1 osciloscópio USB; | – 1 PCB universal para circuito digital; |
| – 2 IC porta nand 4ch 2-inp 14-dip; | – 1 PCB universal para circuito analógico; |
| – 2 IC porta nor 4ch 2-inp 14-dip; | – 5 transistores npn 45V 0.8A to-92; |
| – 2 IC hex inversor 14-dip; | – 5 transistores pnp 45V 0.8A to-92; |
| – 2 IC porta and 4ch 2-inp 14-dip; | – 1 tip31 npn transistor darlington; |
| – 2 IC hex schmitt-trig inv 14-dip; | – 1 tip32 pnp transistor darlington; |
| – 2 IC porta or 4ch 2-inp 14-dip; | – 2 mosfet n-ch 60V 200mA to-92; |
| – 2 IC porta xor 4ch 2-inp 14-dip; | – 4 jfet p-ch 30V 0.35W to-92; |
| – 2 IC 3-8 line decoder/demux 16-dip; | – 3 LEDS infravermelhos 940nm 100mA; |
| – 2 IC 8-1 data selector/mux 16-dip; | – 3 fototransistores ptx 5mm; |
| – 2 IC d-type flip flop pos trg dual 14dip; | – 2 LEDS 7-seg .40″ 1dgt vermelho dip-10; |
| – 2 IC jk type neg trg dual 16dip; | – 3 diodos 1kV 1A do41; |
| – 2 IC decade counter 14-dip; | – 3 diodos 3A; |
| – 2 IC buff/dvr tri-st dual 20dip; | – 1 diodo de germânio am; |
| – 2 IC oct d-type latch 20-dip; | – 6 diodos 100V 200mA do35; |
| – 2 IC porta nor 4ch 2-inp 14-dip; | – 2 diodos zener 5.7V 500mW do35; |
| – 2 IC porta nand 4ch 2-inp 14-dip; | – 1 diodo zener 3.3V 500mW do35; |
| – 2 IC porta or 4ch 2-inp 14-dip; | – 1 cristal 11.059Mhz; |
| – 2 IC porta and 4ch 2-inp 14-dip; | – 1 cristal 18Mhz; |
| – 2 IC hex schmitt trigger 14-dip; | – 1 cristal 2Mhz; |
| – 2 IC 10-out decade counter 16-dip; | – 2 soquetes 24 pinos torneados estreito; |
| – 2 IC 7-seg LED decod/drvr 16-dip; | – 2 dissipadores de alumínio 7W para to220 20×15 furados com parafuso, bucha, porca e folha de mica; |
| – 2 IC mono/astbl multivibrador; | – 1 cooler de computador fan, 12V, 80 mm preto; |
| – 2 IC opamp gp 1Mhz 8dip; | – 1 transformador laminado 12+12V 420mA 3 fios; |
| – 2 IC opamp jfet 3Mhz 14dip; | – 1 kit tda2050 amplificador de corrente; |
| – 3 IC reg ldo 5V 1A to220-3; | – 2 placas de adaptação de áudio 3.5 jack stereo trrs; |
| – 3 IC reg ldo 12V 1A to220-3; | – 2 terminais conectores 4 pinos parafuso kf301-4p 5.08 mm; |
| – 3 IC reg ldo adj 1.5A to220ab; | – 2 cabos adaptadores de áudio stereo 3.5 jack plug macho para macho; |
| – 3 IC reg neg ldo adj 1.5A to220ab; | – 1 placa 3D de áudio USB 1.5 audio / microfone 7.1 ch. |
