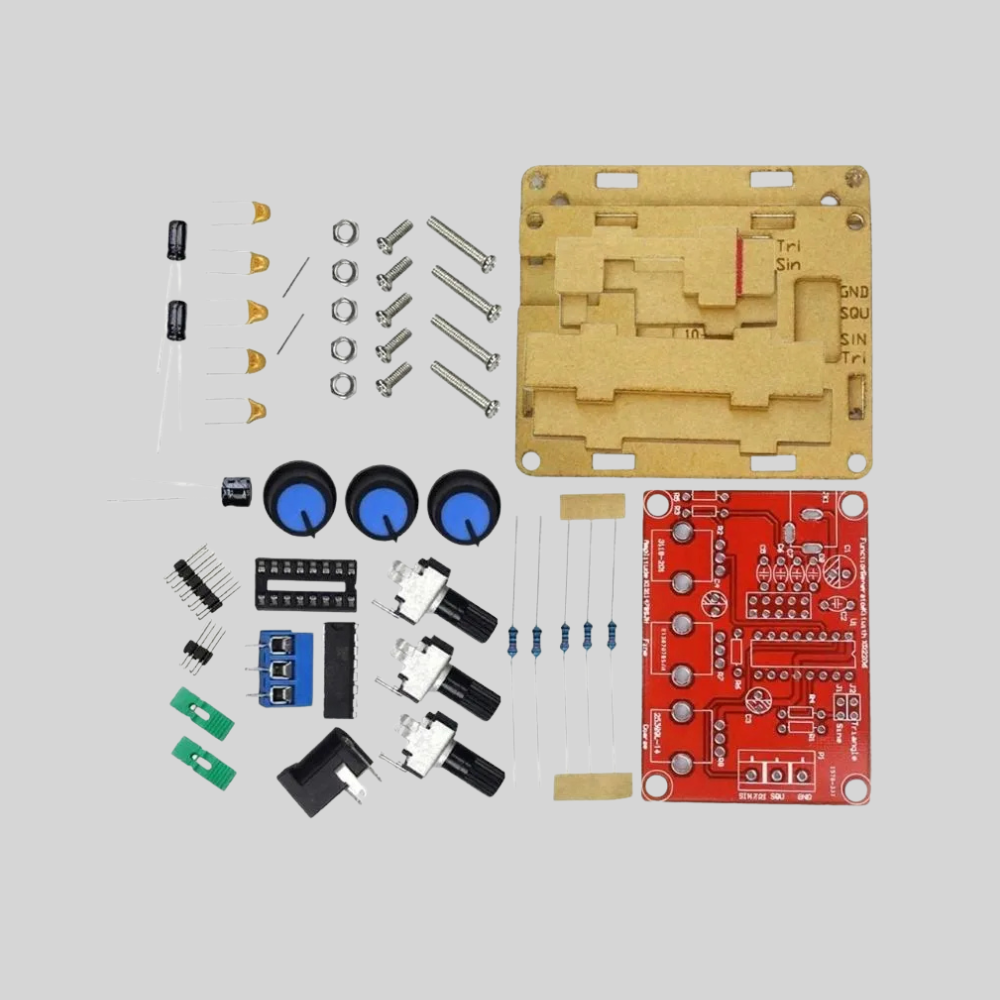

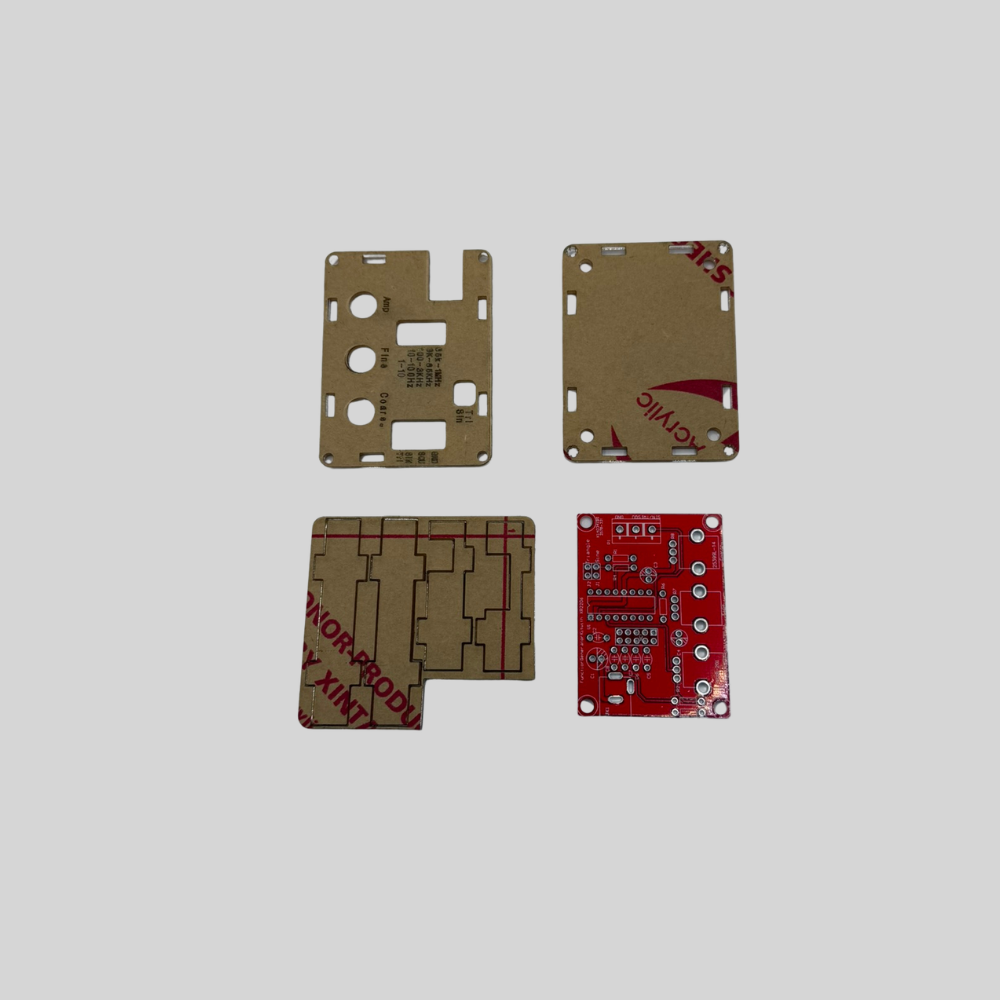

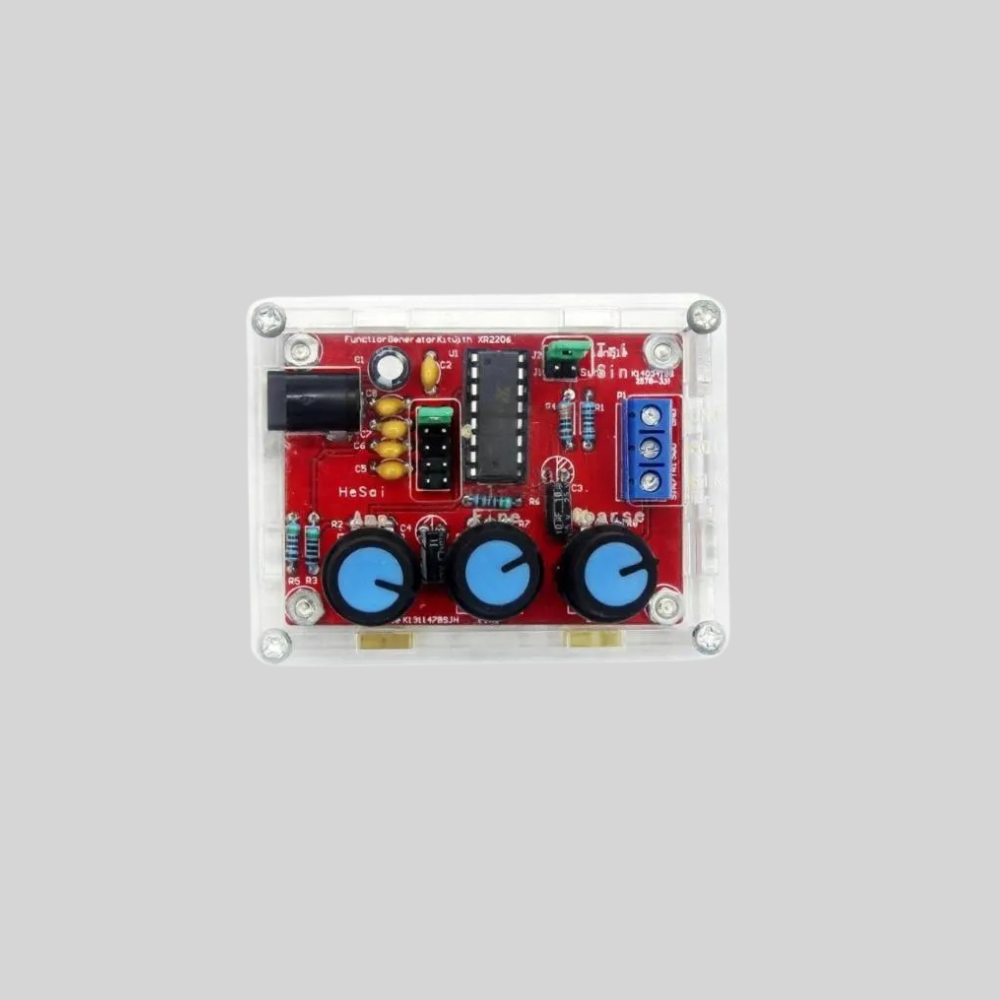

O gerador de funções fornece saídas em forma de onda, incluindo ondas senoidais, quadradas e triangulares e baixa distorção para qualidade superior em várias aplicações.
Especificações:
– Controlador: XR2206;
– Tensão de alimentação: 9 à 12VDC;
– Formas de onda: Senoidal, Triangular e Quadrada;
– Impedância: 600 ohms +10%;
– Faixa de frequência: 1Hz à 1MHz.
Onda senoidal:
– Amplitude: 0 – 3V (alimentação 9VDC);
– Distorção: menor do que 1% (a 1kHz);
– Flatness: +0.05dB 1Hz – 100kHz.
Onda quadrada:
– Amplitude: 8V (sem carga com alimentação 9V);
– Tempo de subida: menor que 50ns (a 1kHz);
– Tempo de descida: menor que 30ns (a 1kHz);
– Simetria: menor que 5% (a 1kHz).
Onda triangular:
– Amplitude: 0 – 3V (alimentação 9VDC);
– Linearidade: menor que 1% (até 100kHz) 10mA.
